SKBPC3516整流桥详细参数及应用指南
一、其电气参数（综合多来源数据）
参数名称 数值范围 典型值 说明
反向峰值电压（VRRM） 1600V 1600V 可承受的反向电压，适用于高压整流场景（如工业设备、新能源系统）
平均整流电流（IO） 35A 35A 长期连续工作时允许的正向电流
正向压降（VF） 1.05V-1.2V 1.1V 导通时电压降，影响功耗（数值越低效率越高）
反向漏电流（IR） ≤10μA（@1600V, 25℃） 10μA 反映绝缘性能，温度升高时漏电流会增大
峰值浪涌电流（IFSM） 425A-450A 425A 短时间内可承受的正向冲击电流
工作温度范围 -55℃至+150℃ - 适用于高温或低温环境，需注意降额使用
结温（TJ） -55℃至+150℃ - 芯片正常工作的温度范围

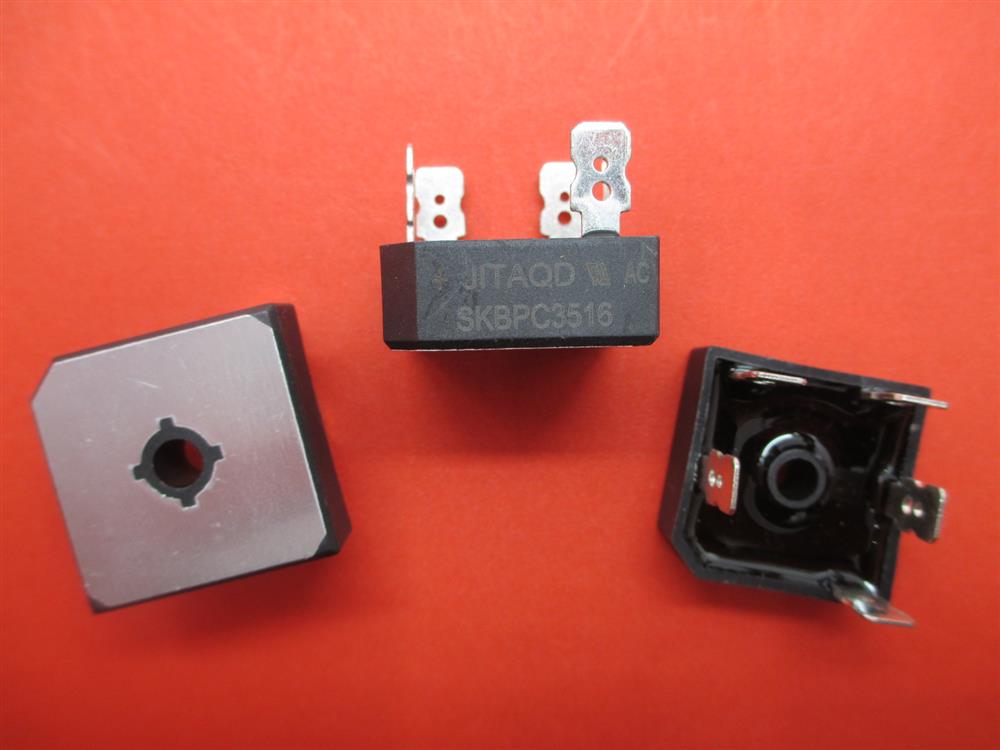

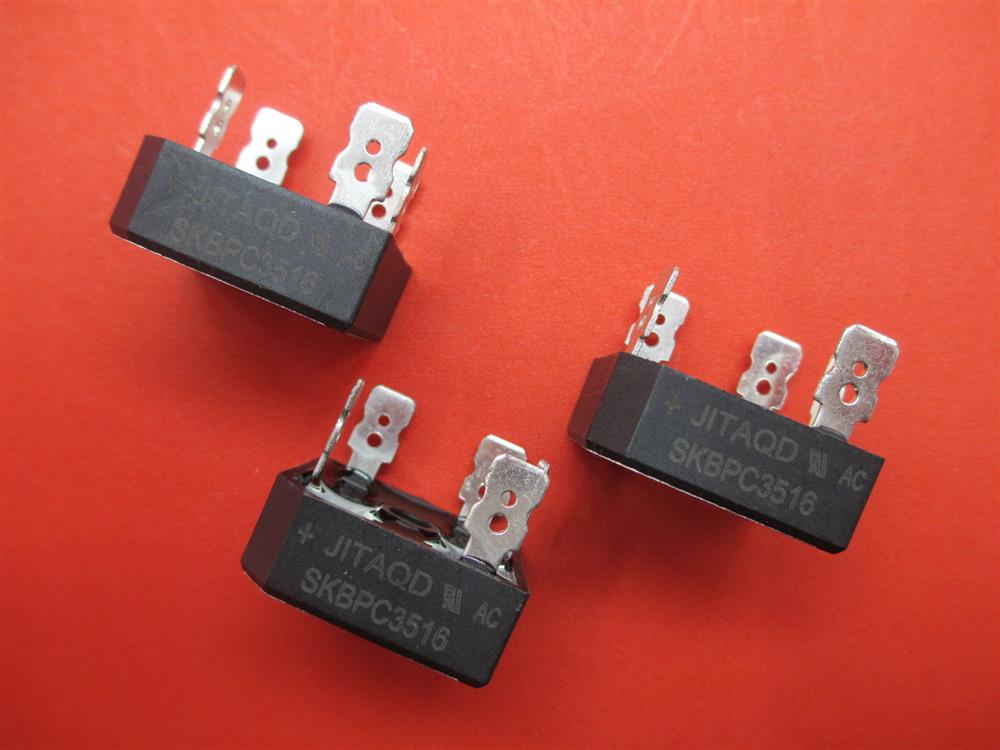

二、封装与结构
- 封装形式：SKBPC-4（DIP-5直插封装）
- 引脚定义：5个引脚
- 尺寸：长25mm × 宽28.8mm × 高28.8mm，体积紧凑且散热性能优异
- 内部结构：
- 采用4颗210MIL玻璃钝化（GPP）硅芯片组成全波桥式整流电路
- 环氧树脂灌封，防潮、抗震性能符合工业标准
三、性能特点
高耐压与大电流能力
1600V反向耐压和35A额定电流，适用于工业电焊机、变频器、充电桩等高功率设备。
低功耗设计
正向压降低至1.05V（典型值），相比同类产品减少约10%的能量损耗。
高可靠性
- 玻璃钝化芯片工艺提升抗浪涌能力
- 无氧铜引脚镀锡处理，防氧化且导电性好
宽温适应性
-55℃至+150℃工作温度范围，适合极端环境（如沙漠、高寒地区）。
四、典型应用场景
- 工业设备：电焊机、电镀设备、变频器、UPS电源的整流模块。
- 新能源系统：太阳能逆变器、风力发电设备的直流转换环节。
- 电力电子：高压直流输电（HVDC）系统、高压测试设备。
- 汽车领域：电动公交车、充电桩的大功率整流单元。
