KBPC310整流桥详细参数及应用指南
一、其电气参数
参数名称 典型值范围 说明
反向峰值电压（VRRM） 1000V 可承受的反向电压，适用于市电整流（如220V AC输入）
平均整流电流（IO） 3A 长期连续工作时允许的正向电流
正向压降（VF） 1.1V（典型值） 导通时电压降，影响功耗（数值越低效率越高）
反向漏电流（IR） 5μA-10μA 反映绝缘性能，温度升高时漏电流会增大
峰值浪涌电流（IFSM） 50A-80A 短时间内可承受的正向冲击电流
工作温度范围 -55℃至+150℃ 多数资料标注此范围，部分提及-65℃至125℃或-50℃至150℃

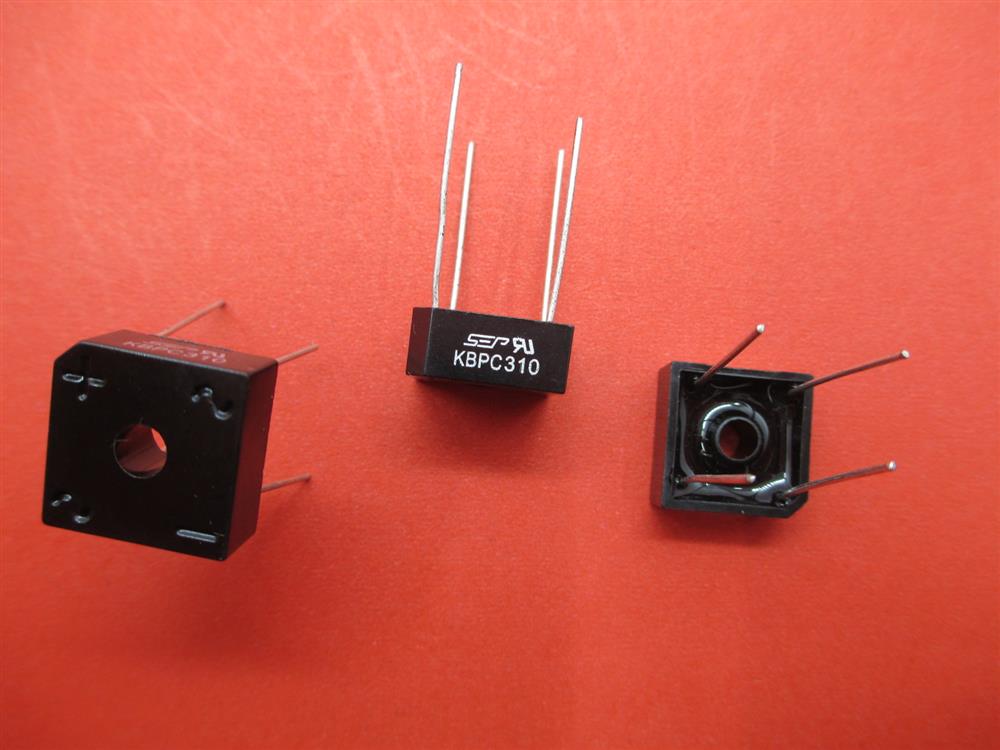

二、封装与结构
- 封装形式：KBPC-4（DIP-4直插封装）
- 引脚间距：7.5mm，适合传统电路板设计
- 体积：长19mm × 宽12mm × 高10mm，散热性能优于贴片封装
- 引脚定义：
- 交流输入（~）：中间两个引脚
- 直流输出（+/-）：两侧引脚（分别标注“+”和“-”）
- 内部结构：
- 采用4颗60MIL-95MIL GPP芯片组成全波桥式整流电路
- 环氧树脂灌封，防潮、抗震性能优异
三、性能特点
高耐压与大电流能力
1000V反向耐压覆盖市电输入范围，3A电流适用于中小功率设备（如充电器、LED驱动）。
低功耗设计
正向压降低至1.1V，减少能量损耗，适合长时间工作场景。
可靠性保障
- 玻璃钝化芯片工艺提升抗冲击能力
- 无氧铜引脚镀锡处理，防氧化且导电性好
四、典型应用场景
- 消费电子：手机充电器、笔记本适配器、智能音箱电源板。
- 家电设备：电磁炉、微波炉、空调等中小功率电器。
- 工业领域：小型工控设备、仪器仪表整流模块。
- 新能源系统：太阳能逆变器低压整流环节。
- 照明领域：LED路灯、广告屏等高亮度照明驱动电源
