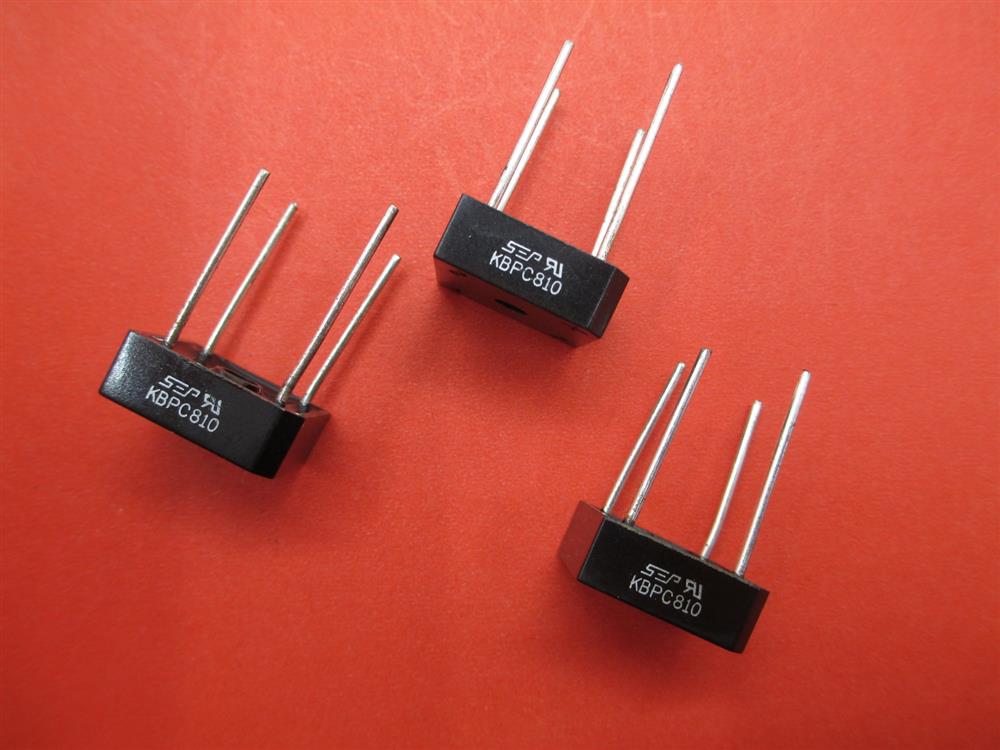

KBPC810整流桥详细参数及应用指南
一、其电气参数
参数名称 数值 说明
反向峰值电压（VRRM） 1000V 可承受的反向电压，适用于市电整流（如220V AC输入）
平均整流电流（IO） 8A 长期连续工作时允许的正向电流
正向压降（VF） ≤1.1V（典型值） 导通时电压降，影响功耗（数值越低效率越高）
反向漏电流（IR） ≤10μA（@1000V, 25℃） 反映绝缘性能，温度升高时漏电流会增大
峰值浪涌电流（IFSM） 125A 短时间内可承受的正向冲击电流
工作温度范围 -50℃至+150℃ 适用于高温或低温环境，需注意降额使用
反向恢复时间 标准（未标注具体数值） 适合低频或工频整流场景（如家电设备）

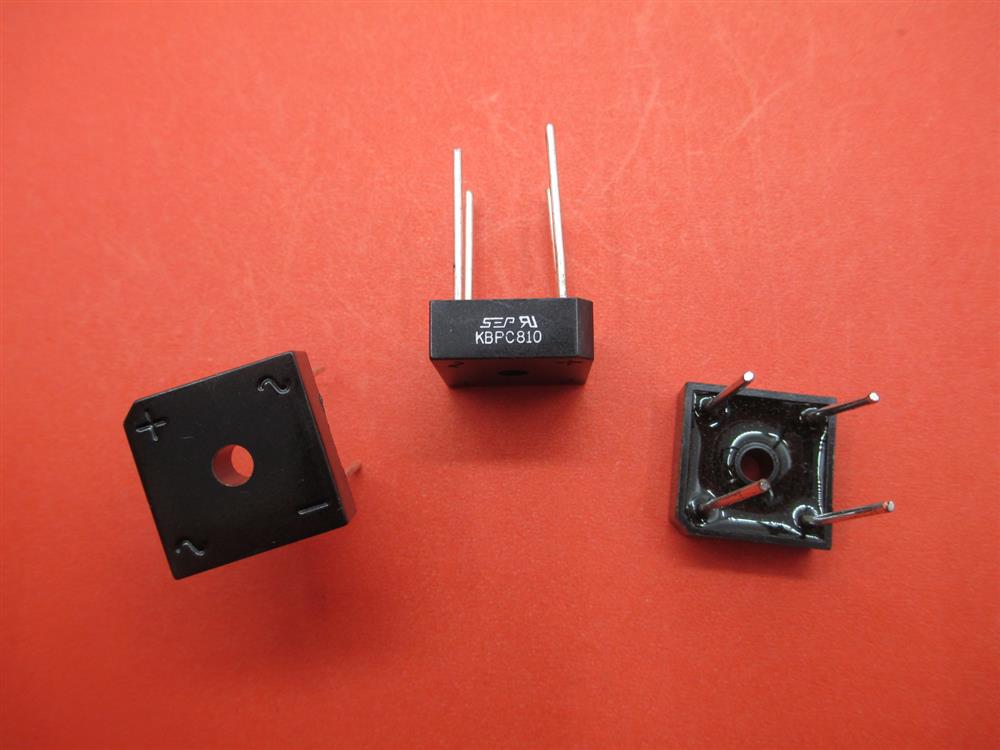

二、封装与结构
- 封装形式：KBPC-4（DIP-4直插封装）
- 引脚间距：7.5mm，适合传统电路板设计
- 体积：长19mm × 宽12mm × 高10mm，散热性能优于贴片封装
- 内部结构：
- 采用4颗95MIL芯片组成全波桥式整流电路
- 环氧树脂灌封，防潮、抗震性能优异
三、性能特点
高电流处理能力
8A额定电流支持大功率设备（如电磁炉、电焊机），无需并联使用。
高可靠性设计
- 玻璃钝化芯片工艺提升抗冲击能力
- 环氧树脂封装符合UL94V-0阻燃标准
宽电压适配性
1000V反向耐压覆盖市电输入范围（100-240V AC）。
四、典型应用场景
- 家电设备：电磁炉、微波炉、空调、热水器等大功率电器的主电源整流。
- 工业设备：电焊机、电镀设备、充电桩、UPS电源的整流模块。
- 新能源系统：太阳能逆变器、风力发电设备的直流转换环节。
- 照明领域：LED路灯、广告屏等高亮度照明的驱动电源。
