MB6F整流桥二极管详细参数
一、其电气参数
参数名称 数值 说明
重复峰值反向电压 600V 可承受的反向电压，超过此值可能导致击穿
平均输出电流 0.8A 长期连续工作时允许的正向电流
正向压降 ≤1.1V（典型值） 导通时两端电压降，影响功耗（数值越低效率越高）
反向漏电流 ≤5μA（@600V, 25℃） 反映二极管绝缘性能，温度升高时漏电流会增大
峰值浪涌电流 30A 短时间内可承受的正向冲击电流
工作温度范围 -55℃至+150℃ 适用于高温或低温环境，但需注意降额使用
二、封装与结构

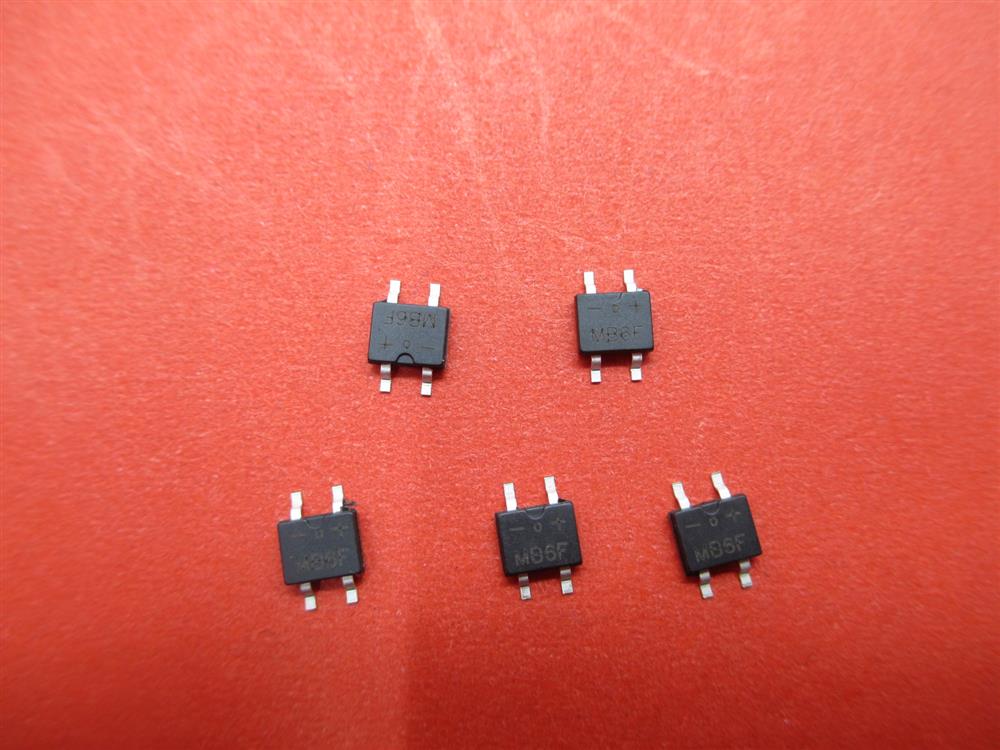

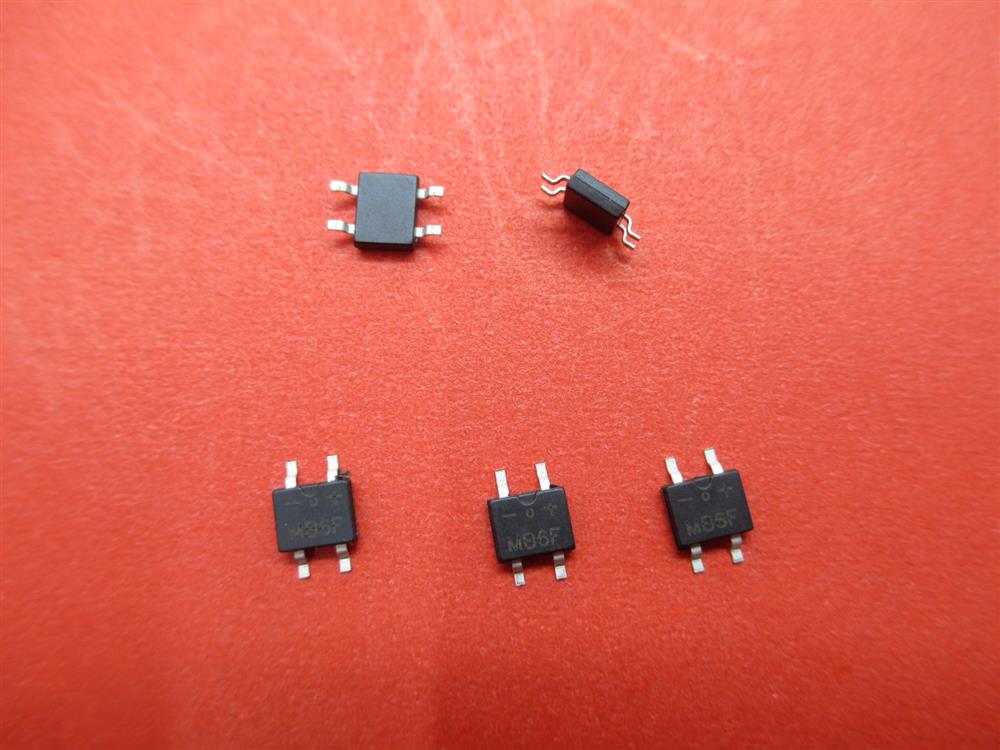

- 封装形式：SOP-4（薄型贴片封装，高度仅1.1mm）
- 引脚定义：
- 交流输入引脚（~）：标有波浪线标识的两个引脚
- 直流输出引脚（+/-）：另外两个引脚
- 内部结构：由4个整流二极管组成全波桥式结构，实现交流电到直流电的转换。
三、性能特点
高耐压设计
600V反向耐压适用于市电整流（如220V AC输入场景），安全裕量充足。
低功耗与高效能
正向压降低至1.1V，相比传统插件式桥堆减少约20%的能量损耗。
贴片化与小型化
SOP-4封装体积比传统DIP封装小50%以上，适合高密度电路板（如充电器、适配器）。
温度适应性
工作温度范围宽，适合工业控制、汽车电子等恶劣环境。
四、典型应用场景
- 消费电子：手机充电器、笔记本电源适配器、LED驱动电源。
- 家电设备：电磁炉、微波炉、电视机电源板。
- 工业领域：小型工控设备、仪器仪表的整流模块。
- 新能源系统：太阳能逆变器的低压整流环节。
