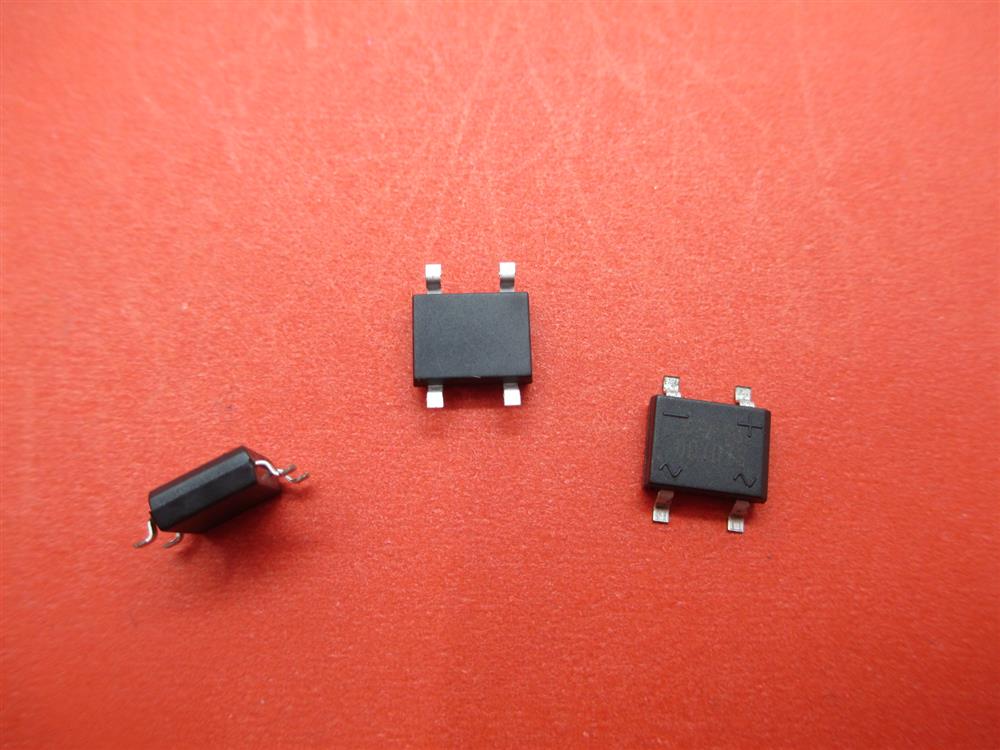

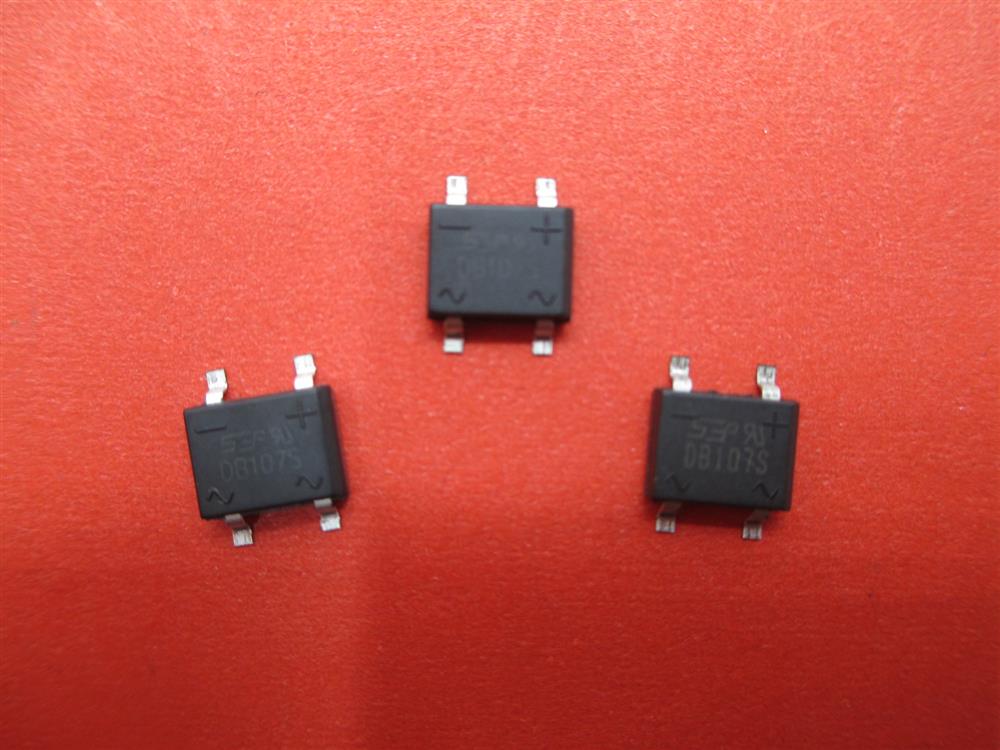

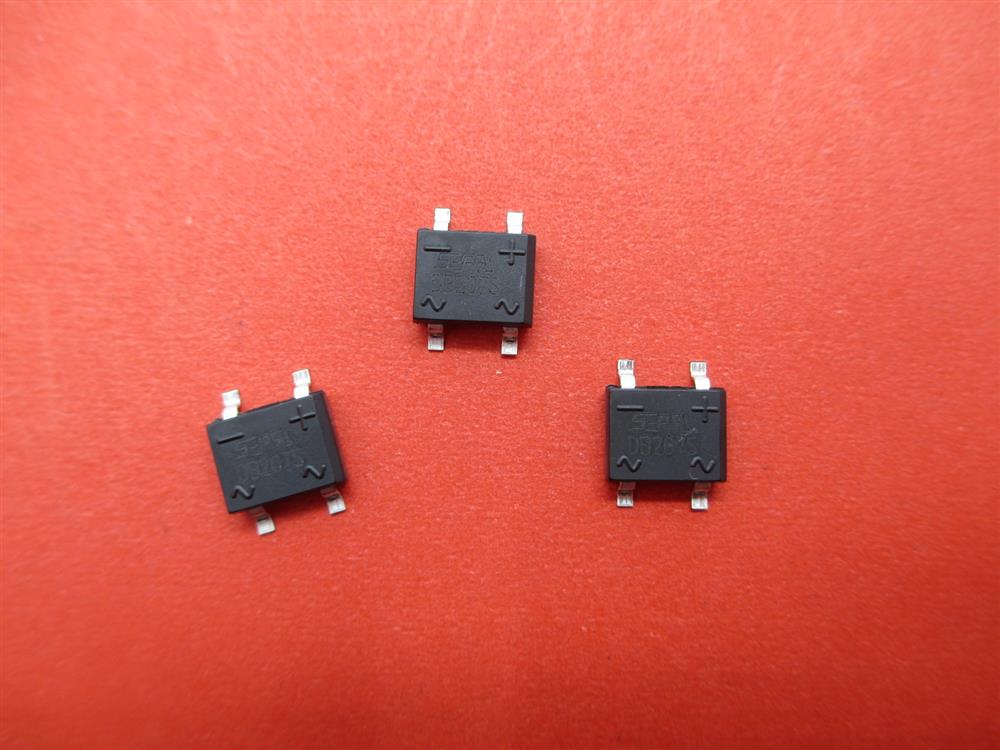

DB107S 是一款 SMD 封装的单相整流桥堆，主要用于将交流电转换为直流电，适用于多种电子设备。以下是其详细参数及特性：

一、基本参数

封装与引脚

- 封装类型：SOIC（表面贴装）

- 针脚数：4 针

- 重量：约 1g

电气参数

- 正向电流（Ifs）：35A

- 反向耐压（Vrrm）：700V

- 正向电压降（Vf）：大 1.1V

- 功耗（Pd）：1.4W

- 工作温度范围：-55℃ 至 +150℃

输入特性

- 交流输入电压有效值：420V

- 交流输入电压大值：700V

二、应用领域

- 电源转换：适用于充电器、LED 驱动电源、工业控制板等。

- 医疗与家电：如医疗设备、家用电器的电源模块。

- 高频场景：工作频率可达几十千赫兹，可替代快速二极管（如 SS14），优于低频整流桥（如 MB6S）。

三、特性

高效能与低功耗

- 采用 GPP 玻璃钝化芯片，转换效率高，能源损耗低。

高可靠性

- 无氧铜引脚搭配加厚镀锡层，抗氧化能力强，导电性佳，长期工作不易发热。

瞬态保护

- 具备较高的瞬态电流承受能力，可应对电压波动。

安装便捷

- SMD 封装设计，适合高密度电路板布局，便于自动化生产。
