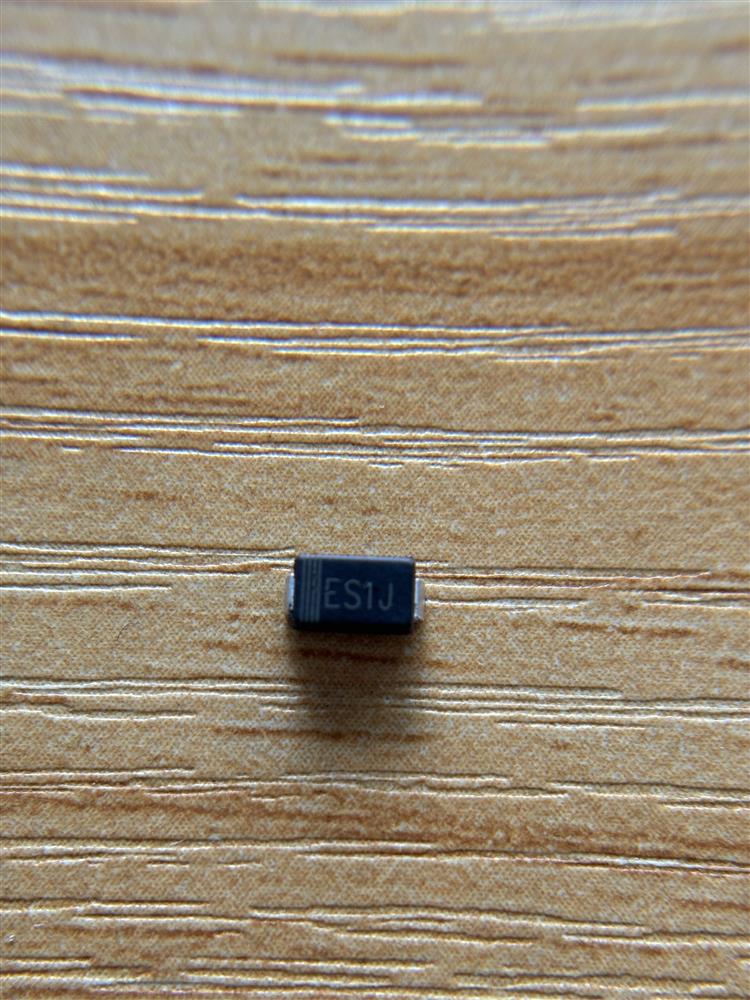

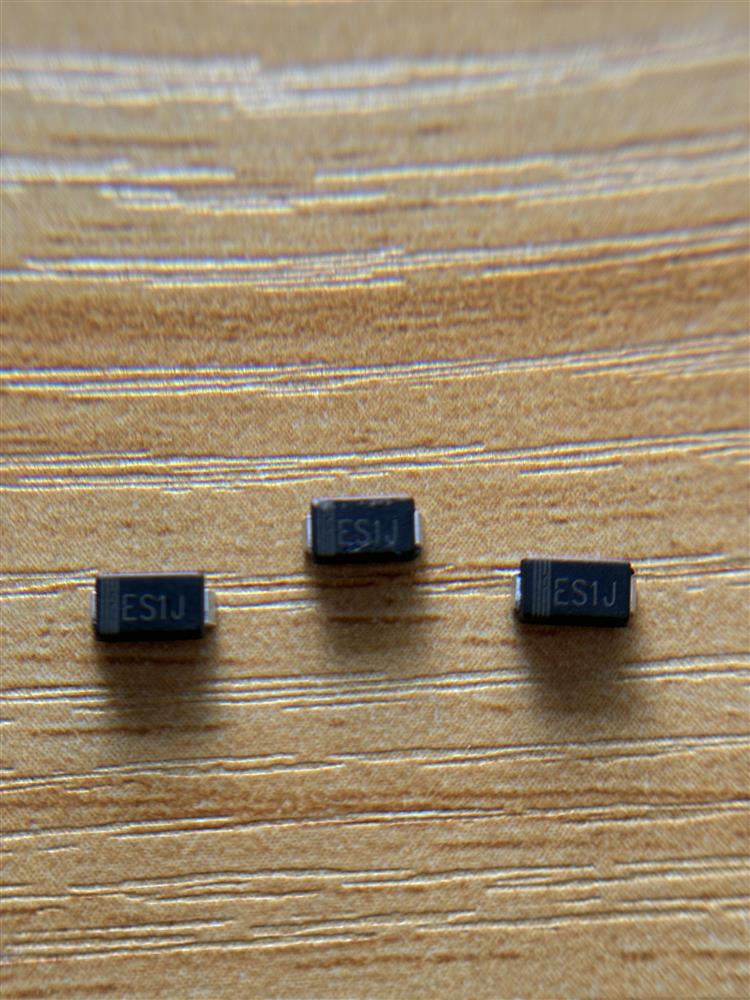

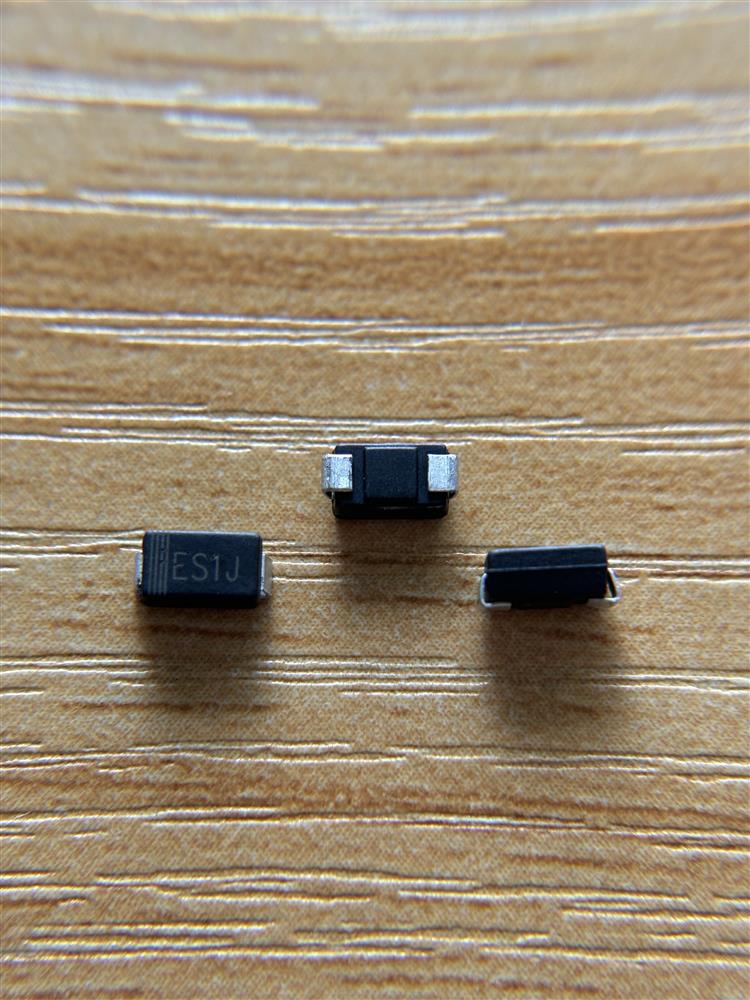

贴片超快恢复二极管ES1J SMA

型号/规格：

ES1J

品牌/商标：

国产

封装形式：

贴片

环保类别：

无铅环保型

安装方式：

贴片式

包装方式：

卷带编带包装

询价

产品信息

ES1J是一款贴片超快恢复二极管，具有高反向耐压、快速恢复时间和低正向压降等特性，广泛应用于高频电路和对效率要求较高的电子设备中。

参数信息：

- 反向耐压：600V

- 平均整流正向电流：1A

- 正向压降：1.68V至1.7V（在1A电流下）

- 反向漏电流：5μA（在600V电压下）

- 反向恢复时间：35ns

- 工作结温和存储温度范围：-55℃至+150℃

- 非重复峰值浪涌电流：30A

- 典型结电容：10pF

特性：

- 超快恢复时间：35ns的反向恢复时间，适合高频应用。

- 高反向耐压：能够承受600V的反向电压，适用于高电压环境。

- 低正向压降：1.68V至1.7V的正向压降，减少能量损耗。

- 高浪涌电流能力：30A的非重复峰值浪涌电流，增强电路可靠性。

- 良好的散热性能：采用SMA/DO-214AC封装，适合高密度电路板设计。

应用场景：

- 开关电源：作为高频整流二极管，提高转换效率。

- 逆变器：提高工作效率和可靠性。

- LED驱动电源：在高负载条件下保持稳定性能。

- 自动化设备：用于控制电路，确保快速响应。

- 便携式设备：如手机、平板等，因其小型化特性而适用。

封装规格：

- 封装形式：SMA/DO-214AC

- 尺寸：总长度5.28mm，本体长度4.6mm，宽度2.9mm，高度2.62mm

- 引脚长度：0.34mm
