贴片铝电解电容 10V100UF 5mm*5.4mm

型号/规格：

10V100UF

品牌/商标：

国产

环保类别：

无铅环保型

安装方式：

贴片式

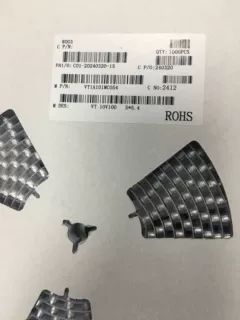

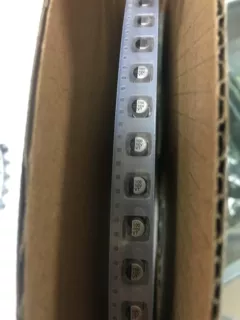

包装方式：

卷带编带包装

产品主要用途：

普通/民用电子信息产品

引出线类型：

无引出线

特征：

圆柱体型

询价

产品信息

贴片铝电解电容是一种采用表面贴装技术（SMT）封装的电解电容器，具有极性，广泛应用于电子电路中的电源滤波、信号耦合等领域。

特性：

- 容量与耐压：贴片铝电解电容的标称电容量范围通常为0.47μF至1500μF，额定电压范围为6.3V至100V DC。

- 温度特性：使用温度范围一般为-55℃至+105℃，高温下性能较好，但低温下性能可能下降。

- 等效串联电阻（ESR）：ESR值相对较高，但随着技术发展，低ESR值的产品逐渐普及。

- 漏电流：漏电流值较小，通常不超过0.01CrUr（μA）或3μA（取较大者）。

- 尺寸与封装：提供多种尺寸和封装形式，如4×5.4mm、5×5.4mm等，便于在电路板上节省空间并实现自动化生产。

工作原理：

- 充电过程：当电容的两个电极分别接在电源的正、负极上时，极板间会建立起电压，积蓄电能。

- 放电过程：当电源断开后，电容储存的电荷会向电路释放。

- 介质作用：贴片铝电解电容的介质是铝箔表面的三氧化二铝，正向电压下作为绝缘介质存储电荷，反向电压可能导致氧化膜击穿，引发电容失效甚至爆炸。

制造工艺：

铝箔腐蚀：通过电化腐蚀法增大铝箔表面积。

氧化膜形成：将铝箔表面氧化成三氧化二铝。

铝箔切割：将铝箔切割成适合电容制造的小块。

引线铆接：将阳极和阴极的内引线与外引线连接。

电解纸卷绕：将电解纸和铝箔贴在一起卷进电容外壳。

电解液浸渍：将电解液灌进电容，使其浸渍到电解纸上。

装配：装配电容外壳并连接外引线。

卷边（可选）：对部分电容进行PVC膜包覆。

组合装配：对于贴片电容，安装SMT贴片封装所需的黑色塑料底板元件。

应用领域：

- 电子产品：用于平滑电源、滤波和储能。

- 通信设备：用于信号耦合、滤波和电源调节。

- 自动化设备：用于消除电路中的噪声和干扰。

- 医疗设备：用于提供稳定的电源和滤波。

- 汽车工业：用于点火系统、发动机控制和电源管理。
