高压电容221/2KV参数与应用解析
一、电容类型与标识

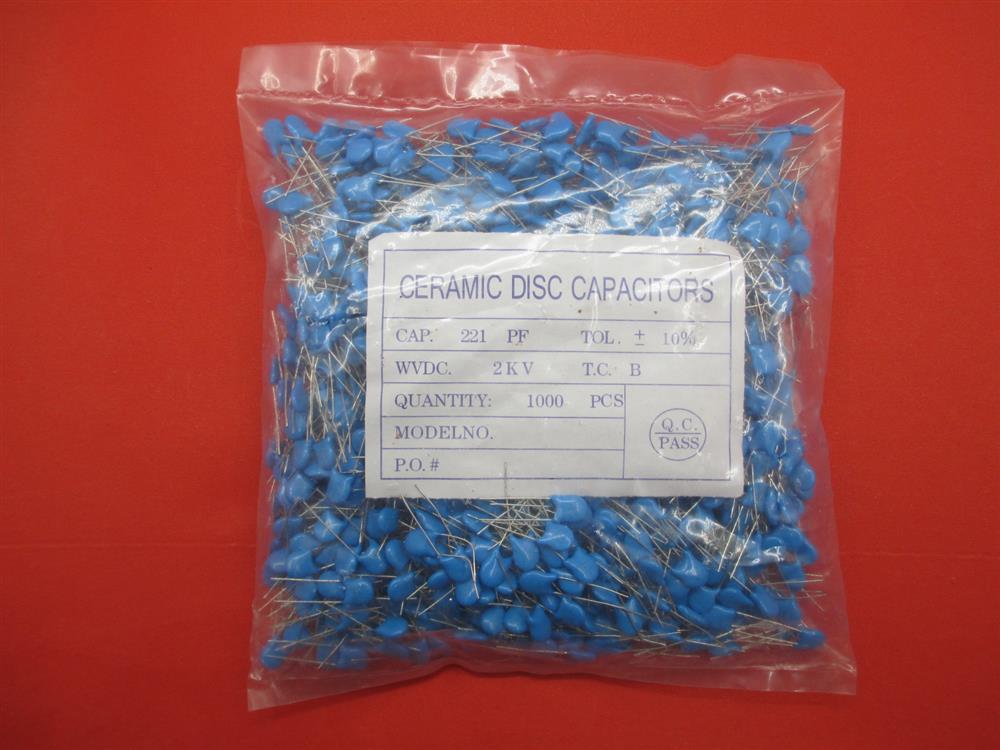

221/2KV 表示该电容为 高压瓷片电容,具体参数如下:
- 容量:221代表220pF(前两位数字为有效数值,第三位为倍率,即22×101=220pF)。
- 耐压值:2KV(直流额定电压2000V),适用于高电压场景。
- 外观特征:常见蓝色陶瓷封装,四引脚或贴片设计,体积紧凑。
二、其参数
电气性能
- 容量偏差:±5%~±10%
- 介质损耗:
- 膜纸复合介质:tanδ≤0.0012;
- 全膜介质:tanδ≤0.0005(低损耗设计,适合高频电路)。
- 过压能力:长期运行电压≤1.1倍额定电压(2.2KV),短时过电流≤1.43倍额定电流。
物理特性
- 工作温度:-55℃至+125℃(部分型号可达+150℃),适应宽温环境。
- 绝缘电阻:≥10000MΩ(确保低漏电流)。
三、典型应用场景
电力系统
- 无功补偿、谐波滤波,提升电网功率因数,降低线路损耗。
工业设备
- 高压电源、电焊机、X射线机等,用于储能、脉冲放电或滤波。
新能源领域
- 光伏逆变器、风力发电机的直流链路电容,支持高电压下的能量转换。
通信与医疗
- 雷达、高频逆变器、医疗设备(如激光治疗仪),保证信号稳定传输。
消费电子
- 微波炉、电子镇流器等,承受瞬时高压脉冲。
