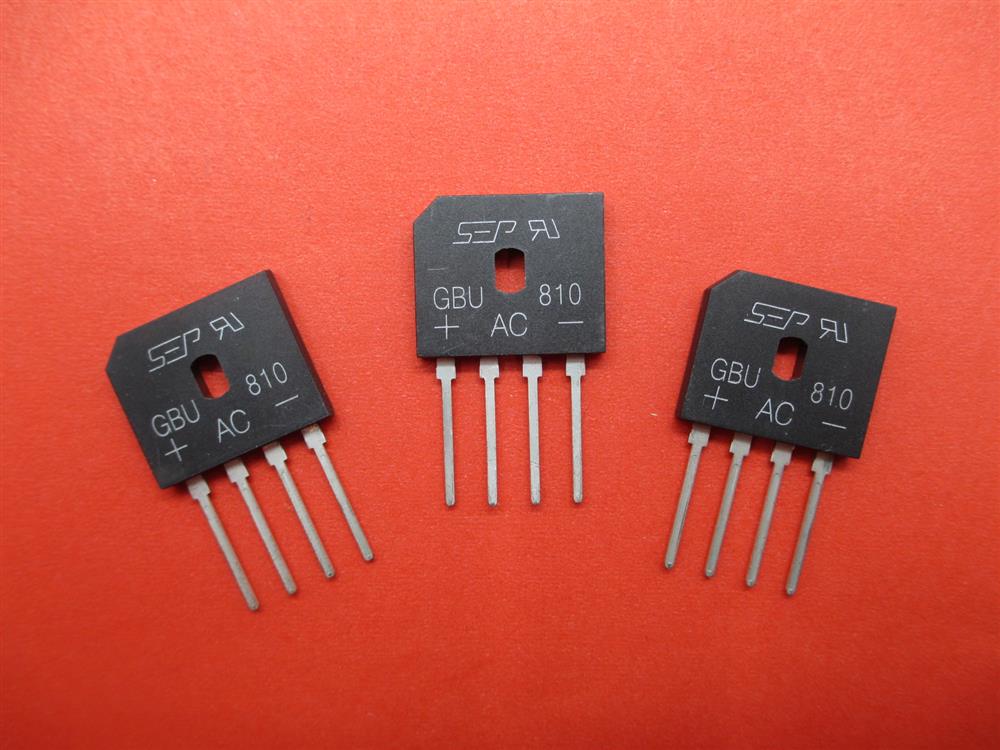

GBU810是一款常用的单相桥式整流桥模块，主要参数及应用信息如下：
一、其电性参数
反向耐压
- 峰值重复反向电压（VRRM）：1000V，适用于交流输入电压≤700V的电路（考虑电压波动余量）。
- RMS反向电压（VR(RMS)）：700V，可满足工业和消费电子的高压需求。
平均整流电流（IO）
- 额定值：8A（需加装散热片，环境温度≤75℃）；无散热片时降额至4A（环境温度25℃）。
浪涌电流（IFSM）
- 非重复峰值浪涌电流170A，能承受短时大电流冲击（如电源启动瞬间）。
正向压降（VF）
- 典型值1.1V（@8A DC），低压降设计可降低导通损耗，提升效率。
反向漏电流（IR）
- 5μA（@1000V，25℃），高温下漏电流≤500μA（@1000V，100℃），稳定性较好。
结电容（CJ）
- 典型值60pF，高频特性较好，适合开关电源等快速切换场景。
二、物理与环境参数
- 封装形式：GBU四引脚扁桥封装，尺寸紧凑（约29×19×12mm），便于PCB安装。
- 散热设计：内置散热片，热阻典型值6.3℃/W，满负荷工作时需确保良好通风或额外散热措施。
- 工作温度：-55℃至+150℃，存储温度范围为-55℃至+150℃，适应宽温环境。
三、典型应用场景
电源转换：AC-DC整流，如工业电源、逆变器、电焊机等。
消费电子：家电（空调、洗衣机）、充电器的电源板。
照明领域：LED驱动电源、电子镇流器。
工业设备：电机控制器、变频器的前端整流环节。
