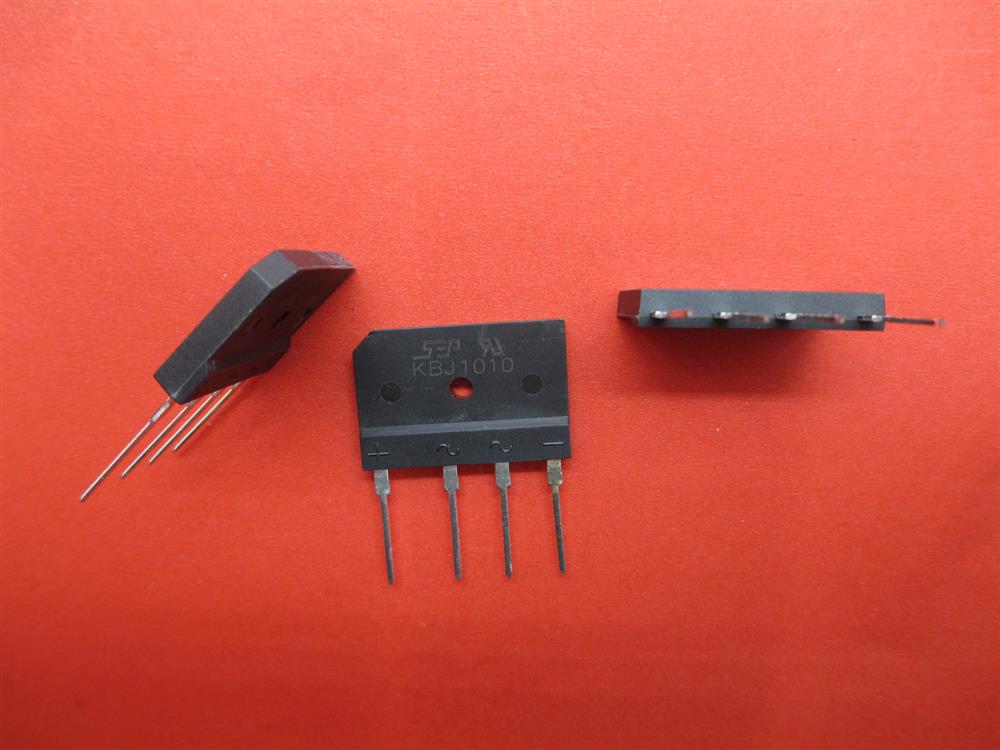

KBJ1010是一款常用的单相桥式整流桥模块，主要参数及应用信息如下：
一、其电性参数
反向耐压
- 峰值重复反向电压（VRRM）：1000V，适用于交流输入电压≤700V的电路（考虑电压波动余量）。
- RMS反向电压（VR(RMS)）：700V，可满足工业和消费电子的高压需求。
平均整流电流（IO）
- 额定值：10A（需加装散热片，环境温度≤75℃）；无散热片时需降额使用。
浪涌电流（IFSM）
- 非重复峰值浪涌电流存在两种标注：240A（部分厂商如ASEMI）或170A（其他资料），需以具体厂商规格书为准。
正向压降（VF）
- 典型值1.0V~1.05V（@10A DC），低压降设计可降低导通损耗，提升效率。
反向漏电流（IR）
- 5μA（@1000V，25℃），高温下稳定性较好。
二、物理与环境参数
- 封装形式：KBJ-4四引脚扁桥封装，尺寸紧凑（约29×19×12mm），便于PCB安装。
- 芯片材质：采用GPP工艺大芯片（120MIL×4颗），耐高温、抗冲击能力强。
- 引脚材料：无氧铜（纯度99.99%），导电性优异且抗氧化。
- 工作温度：-55℃至+150℃，适应宽温环境。
- 散热设计：内置散热片，热阻典型值6.3℃/W，满负荷工作时需确保良好通风或额外散热措施。
三、典型应用场景
工业电源：如变频器、电焊机、充电桩等大功率设备的AC-DC整流环节。
消费电子：空调、洗衣机等家电的电源板，以及大功率充电器。
新能源领域：储能系统、光伏逆变器的整流模块。
工业自动化：电机控制器、UPS不间断电源等。
