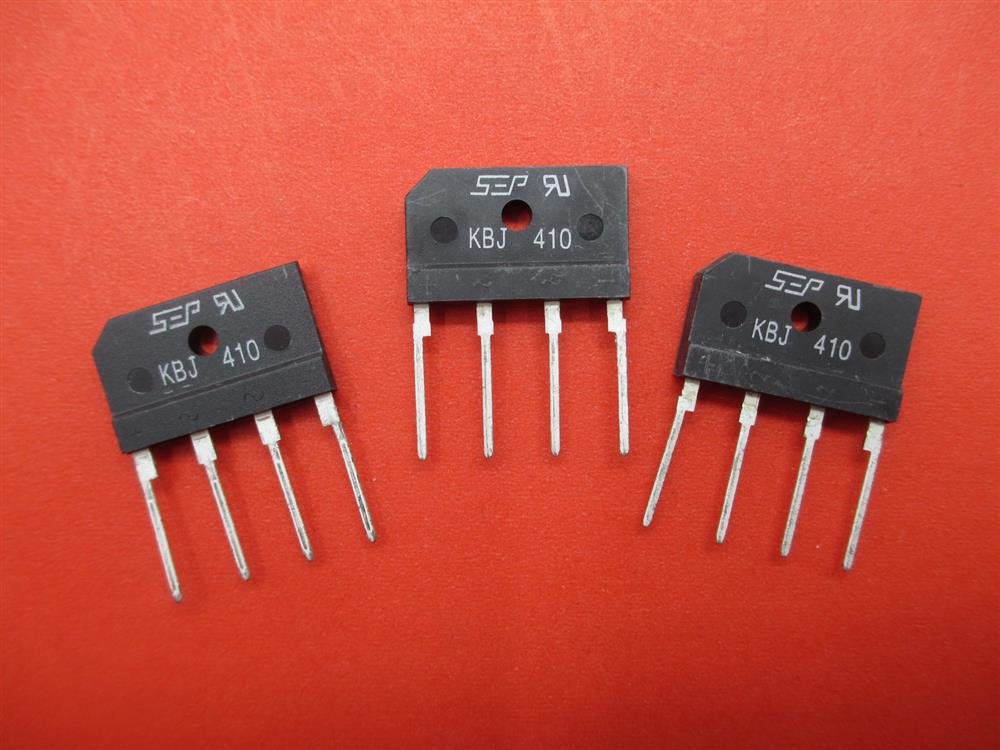

桥堆   KBJ410
桥堆   KBJ410
<>

桥堆 KBJ410

型号/规格:

KBJ410

品牌/商标:

SEP

封装形式:

KBJ-4

环保类别:

无铅环保型

安装方式:

直插式

包装方式:

散装

产品信息

一、KBJ410其参数概览

KBJ410是一款单相全波整流桥堆,主要参数如下:

- 正向平均整流电流:4A

- 反向重复峰值电压:1000V

- 正向压降:1.05V(典型值)至1.1V

- 反向漏电流:5μA至10μA

- 正向浪涌电流:150A
- 工作温度范围:-55℃至+150℃

二、电气特性详解

电压与电流

- 反向耐压:1000V,适用于交流输入电压≤700V(有效值)的场景,如220V市电(峰值约311V),余量充足。

- 正向压降:

- 典型值1.05V(@4A,部分厂商数据);

- 大值1.1V(@4A,通用参数)。

- 反向漏电流:

- 部分厂商标注≤5μA(@1000V);

- 其他来源显示≤10μA(@1000V),差异可能源于测试条件或制造工艺。

动态性能

- 浪涌电流能力:可承受150A瞬时冲击,适合电机、变压器等启动电流较大的负载。

- 热阻:典型热阻Rθja为2.6℃/W,建议搭配散热片以提升可靠性。

三、封装与物理参数

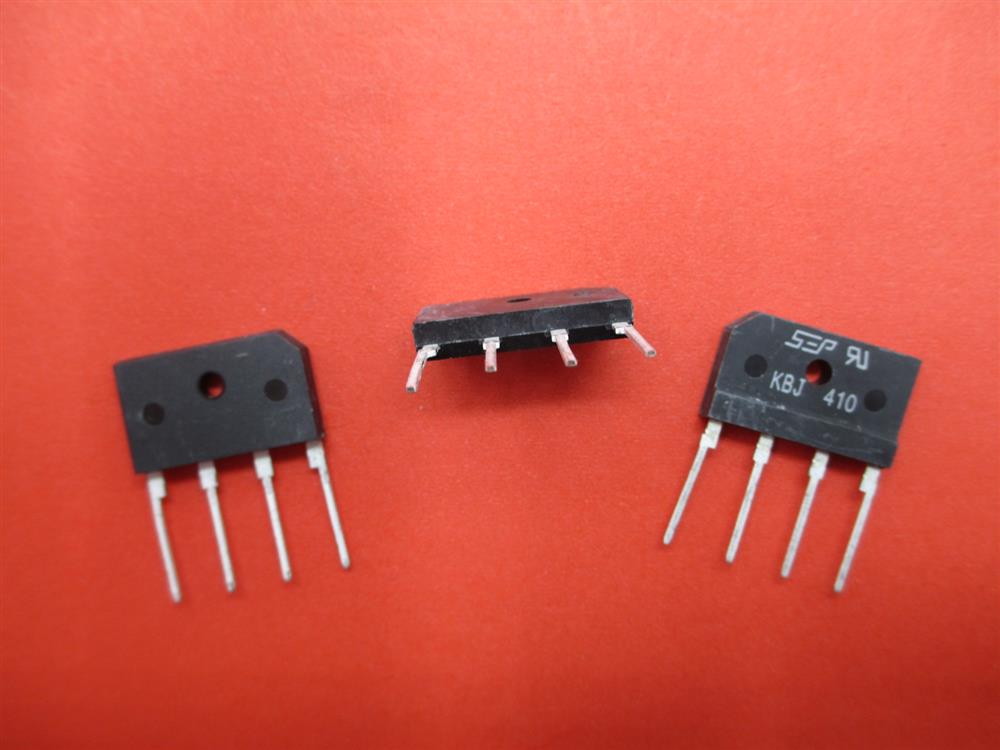

- 封装类型:KBJ-4插件式扁桥封装,尺寸为:

- 总长度:32.5mm

- 本体长度:15.0mm

- 宽度:25.0mm

- 高度:4.6mm

- 引脚间距:7.5mm

- 引脚长度:17.5mm

- 重量:约4克。

- 引脚工艺:镀锡处理,抗氧化且易于焊接。

四、典型应用场景

KBJ410适用于以下中功率整流场景:

电源设备:开关电源、充电器、适配器等。

家电领域:电磁炉、空调、养生壶等。

工业控制:电焊机、电机调速器、工业电源模块。

照明系统:LED驱动电源、景观灯控制器。
