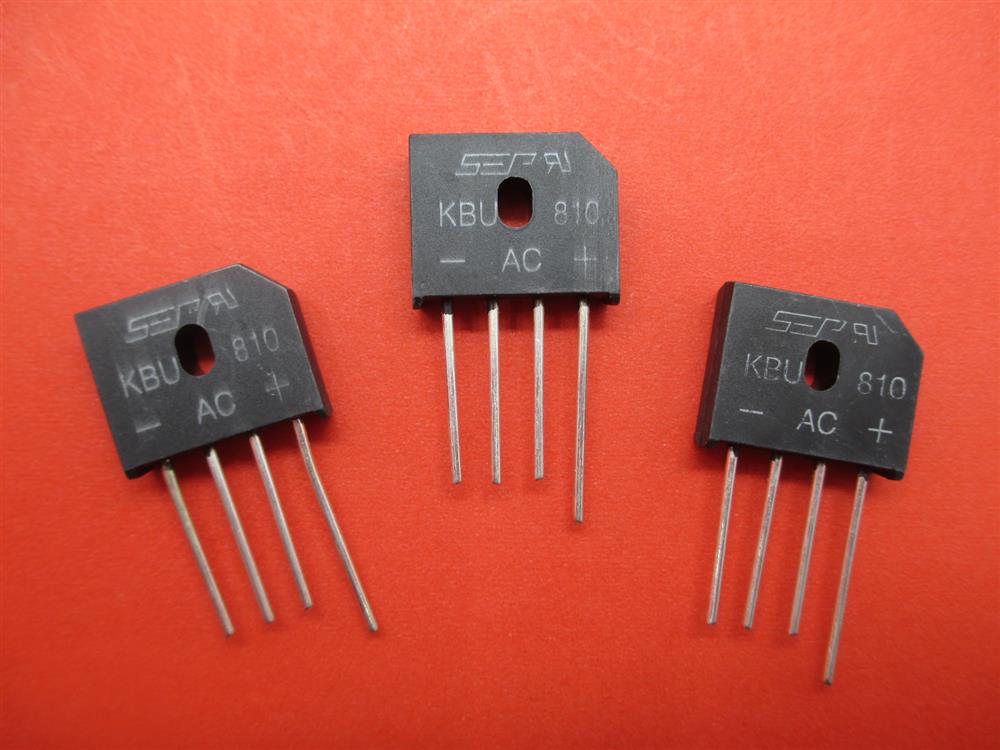

KBU810是一款常用的整流桥堆，以下是其关键参数整理：

一、电气特性

反向耐压（VR）：1000V
可承受的反向峰值电压大值为1KV，适用于高电压整流场景。

平均整流电流：8A
持续工作时的平均整流电流为8A，适合中大功率应用。

正向压降（VF）：1.1V@4A
在4A电流下，正向导通电压为1.1V，损耗较低。

正向浪涌峰值电流（Ifsm）：200A
可承受短时大电流冲击，增强电路抗浪涌能力。

反向漏电流（IR）：10μA
反向电压下的漏电流极小，提升能量效率。

二、热特性

- 工作温度：-55℃ ~ +150℃（典型值）

- 存储温度：-55℃ ~ +150℃
宽温范围设计，适应极端环境。部分厂商数据显示工作温度上限可达155℃。

三、封装与物理参数

- 封装类型：DB-4P（尺寸23.7mm×7.1mm，高度19.8mm）
插件式扁桥封装，四引脚结构，便于电路板安装。

- 引脚数：4Pin
标准布局，兼容主流PCB设计。

四、其他参数
 - 应用领域：工业电源、消费电子等高压整流场景。
