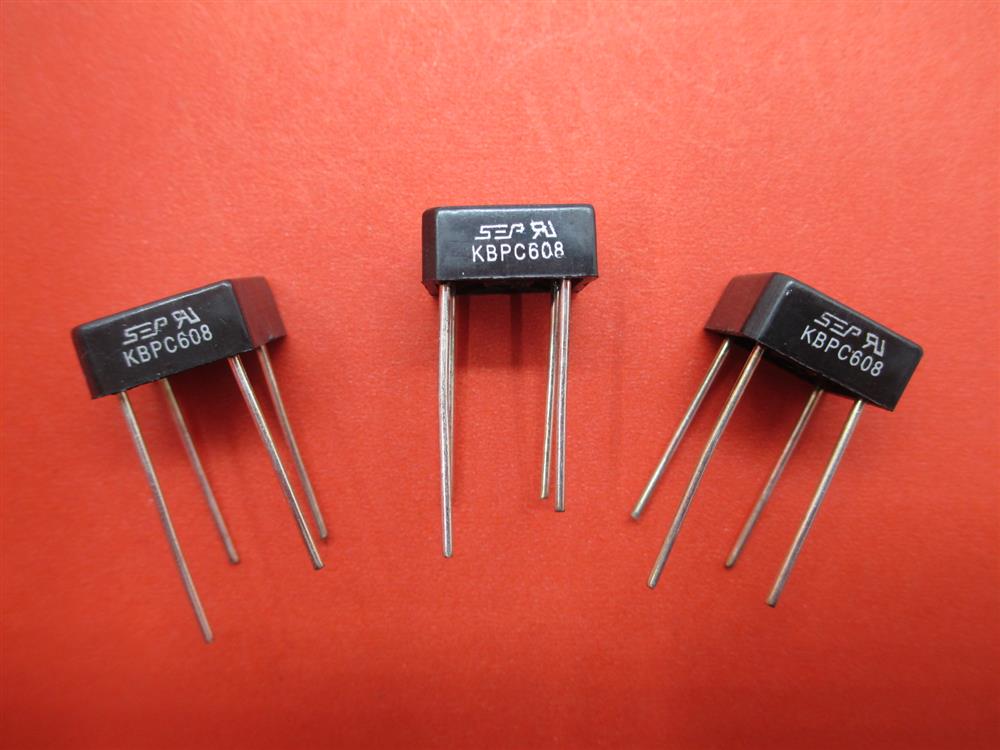

KBPC608是一款常用的整流桥堆，以下是其关键参数整理：

一、电气特性

反向耐压（VRRM）：800V
可承受的反向峰值电压大值为800V，适用于中高压整流场景（如220V交流输入的电源设计）。

平均整流电流（IO）：6A
持续工作时的平均整流电流为6A，适合中小功率应用（如工业控制电源、充电器等）。

正向压降（VFM）：1.1V@3A
在3A电流下，正向导通电压为1.1V，损耗较低，有助于提升能效。

正向浪涌峰值电流（IFSM）：125A（8.3ms单半正弦波）
可承受短时大电流冲击，增强电路抗浪涌能力。

反向漏电流（IR）：

- 25℃时：≤10μA

- 100℃时：≤500μA
反向漏电流随温度升高而增加，需注意高温环境下的性能。

二、热特性

工作温度：-65℃ ~ +125℃

存储温度：-65℃ ~ +150℃
宽温范围设计，适应极端环境。

热阻（RθJC）：8℃/W（典型值）
反映结到外壳的散热效率，建议搭配散热片使用以降低温升。

三、封装与物理参数

封装类型：KBPC-6（方形插件式封装）
尺寸：长23.7mm × 宽7.1mm × 高19.8mm，引脚间距4.0mm。

引脚数：4Pin（标准全桥布局）
极性标识清晰，便于电路板安装。

重量：约3.8克
轻量化设计，适合高密度PCB布局。

四、其他参数

绝缘电压：1500V（典型值）
可承受较高的电气隔离要求。
