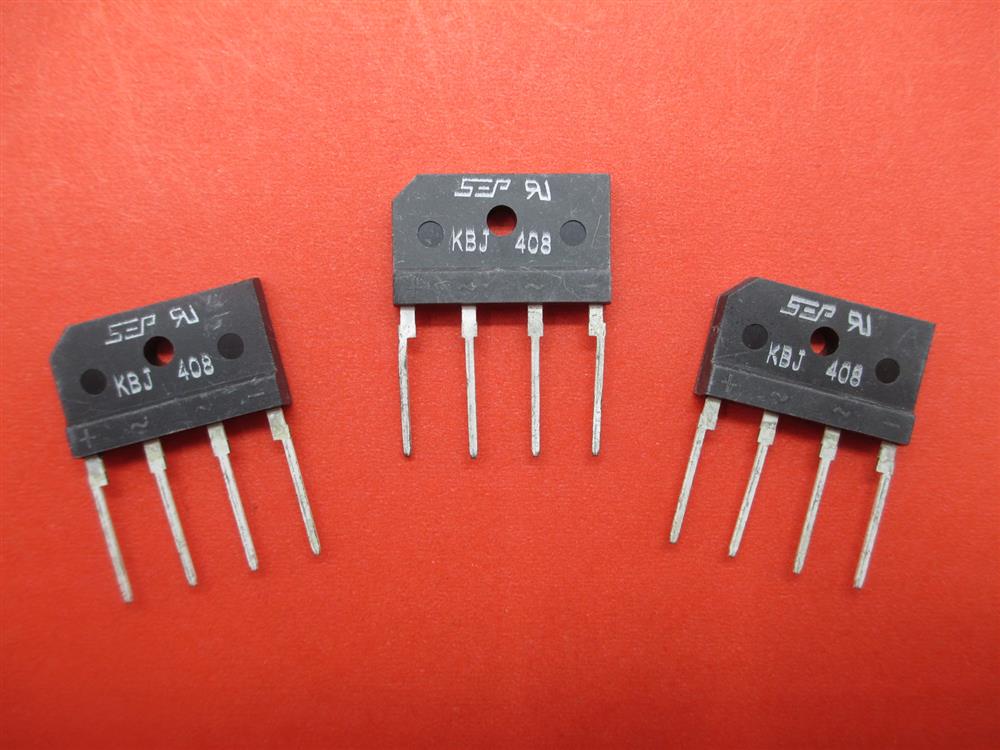

KBJ408是一款4A/800V插件式整流桥堆，广泛应用于中小功率电源整流场景。
一、其参数

电流参数

- 平均正向整流电流（IF(AV)）：4A

- 正向浪涌峰值电流（IFSM）：170A（8.3ms正弦波条件下）

- 反向漏电流（IR）：≤500μA（800V反向电压下，TA=25℃）

电压参数

- 重复峰值反向电压（VRRM）：800V

- 正向压降（VF）：≤1.0V（4A正向电流下）

封装与引脚

- 封装形式：KBJ-4扁桥封装（插件式），尺寸为14.7×11.2mm，引脚间距3.85mm

- 引脚定义：中间两脚为交流输入（AC），外侧两脚为直流输出（+/-）

工作条件

- 温度范围：-55℃至+150℃（存储与工作温度）

- 热阻（RthJA）：3.5℃/W，建议配置散热片以提升稳定性

二、应用场景

- 消费电子：充电器、适配器、LED照明驱动。

- 工业控制：小型仪器仪表、智能设备的电源整流。

- 通信设备：路由器、机顶盒的电源模块。
