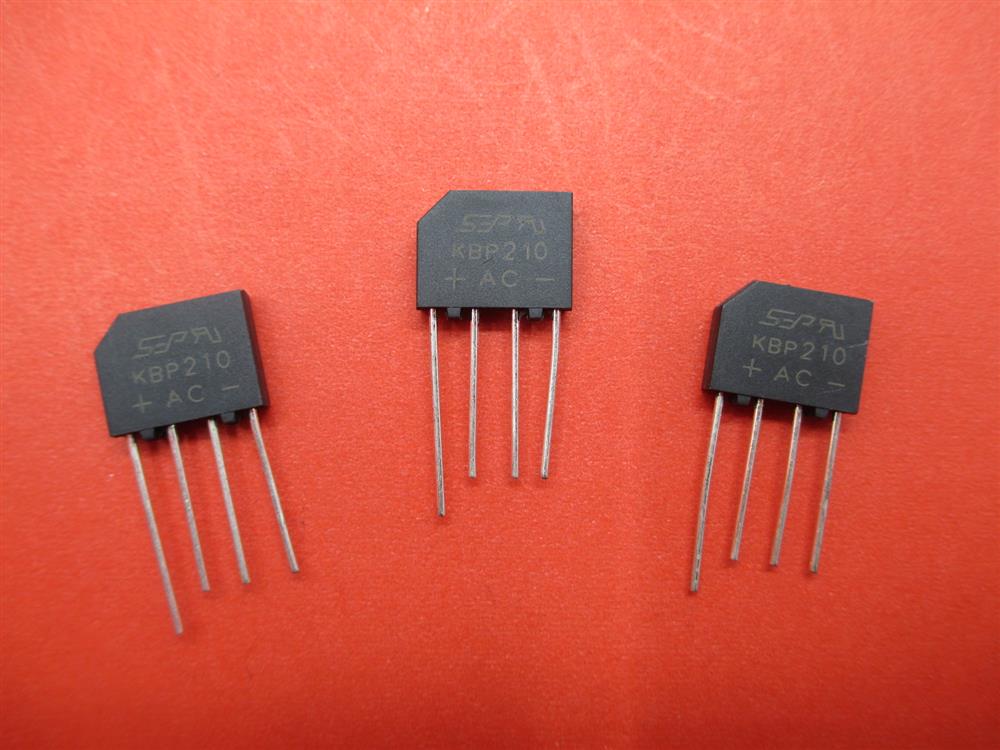

KBP210是一款2A/1000V插件式整流桥堆，广泛应用于中小功率电源整流场景。以下是其详细参数及相关说明：

一、其参数

电流参数

- 平均正向整流电流（IF(AV)）：2A

- 正向浪涌峰值电流（IFSM）：60A（8.3ms正弦波条件下）

- 反向漏电流（IR）：≤5μA（1000V反向电压下）

电压参数

- 重复峰值反向电压（VRRM）：1000V

- 正向压降（VF）：≤1.1V（2A正向电流下）

工作条件

- 温度范围：-55℃至+150℃（存储与工作温度）

- 反向恢复时间：50ns（快速整流特性）

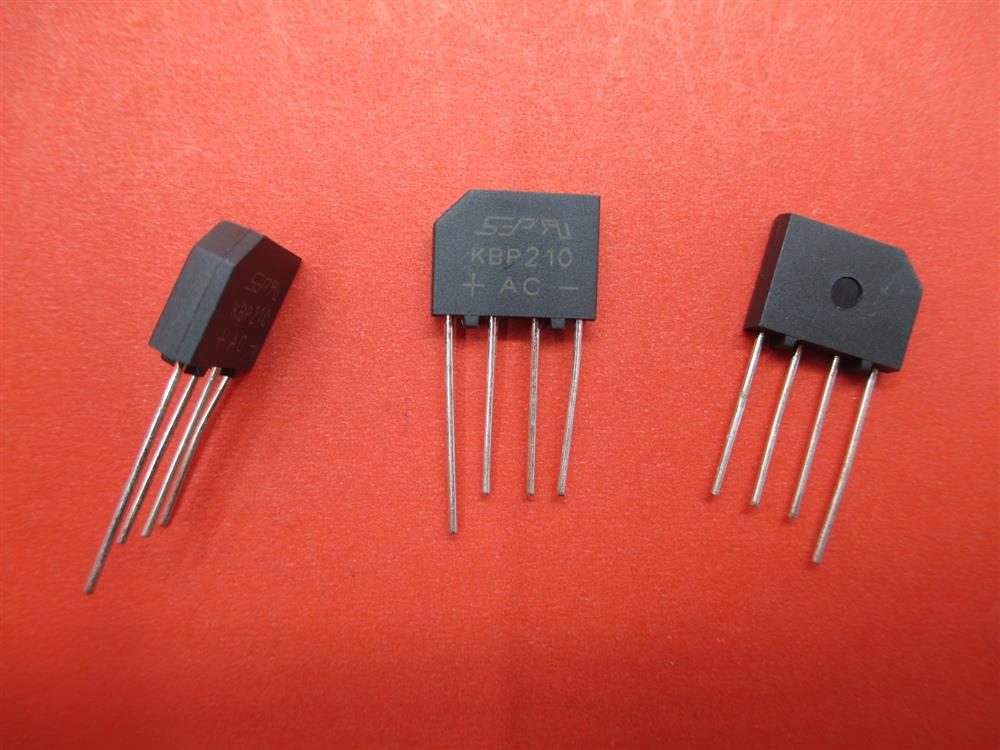

二、封装与引脚

- 封装形式：KBP-4扁桥封装（插件式），尺寸为14.7×11.2mm，引脚间距3.85mm。

- 引脚定义：

- 中间两脚（标有“~”或“AC”）：交流输入

- 外侧两脚（标有“+”和“-”）：直流输出（“+”为正极，“-”为负极）。

三、应用场景

- 消费电子：手机充电器、LED照明驱动、小家电（如电饭煲、加湿器）。

- 通信设备：路由器、机顶盒的电源模块。


- 工业控制：小型仪器仪表、智能穿戴设备的电源整流。
