GBU1010是一款10A/1000V高功率整流桥堆，广泛应用于工业电源、通信设备等领域。以下是其详细参数及相关说明：
一、其参数
电流参数
- 平均正向整流电流（IF(AV)）：10A（需配合散热片使用）
- 正向浪涌峰值电流（IFSM）：200A（8.3ms正弦波条件下）
- 反向漏电流（IR）：≤5μA（1000V反向电压下）
电压参数
- 重复峰值反向电压（VRRM）：1000V
- 正向压降（VF）：≤1.1V（10A正向电流下）
- 输入/输出电压范围：
- 交流输入电压：≤700V RMS
- 直流输出电压：≤1000V DC
封装与引脚

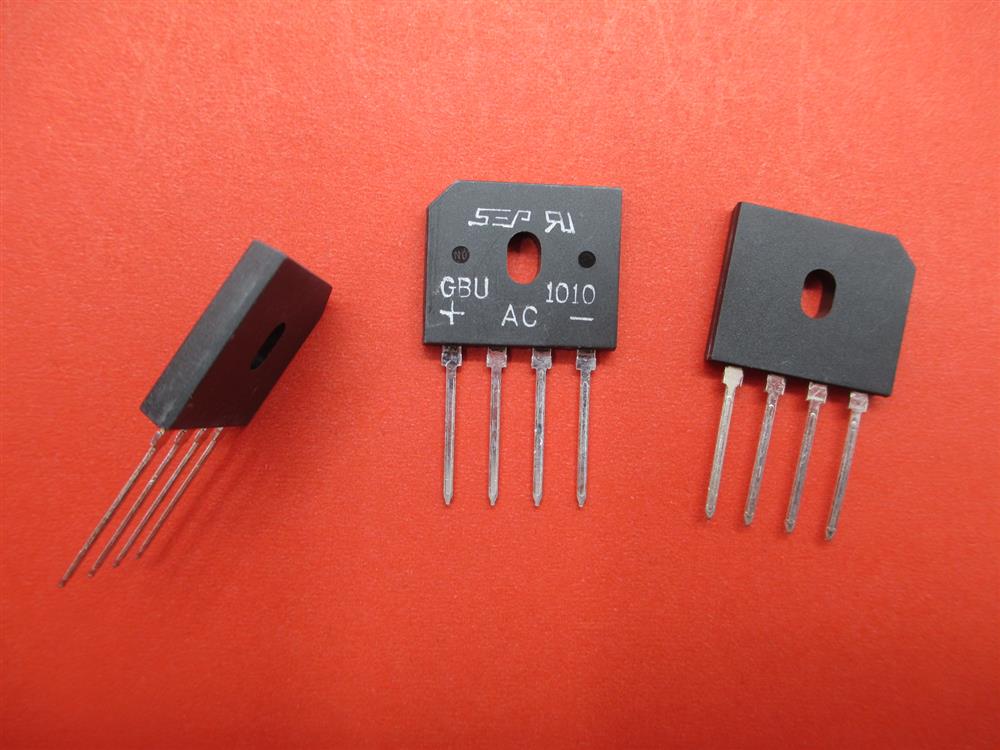

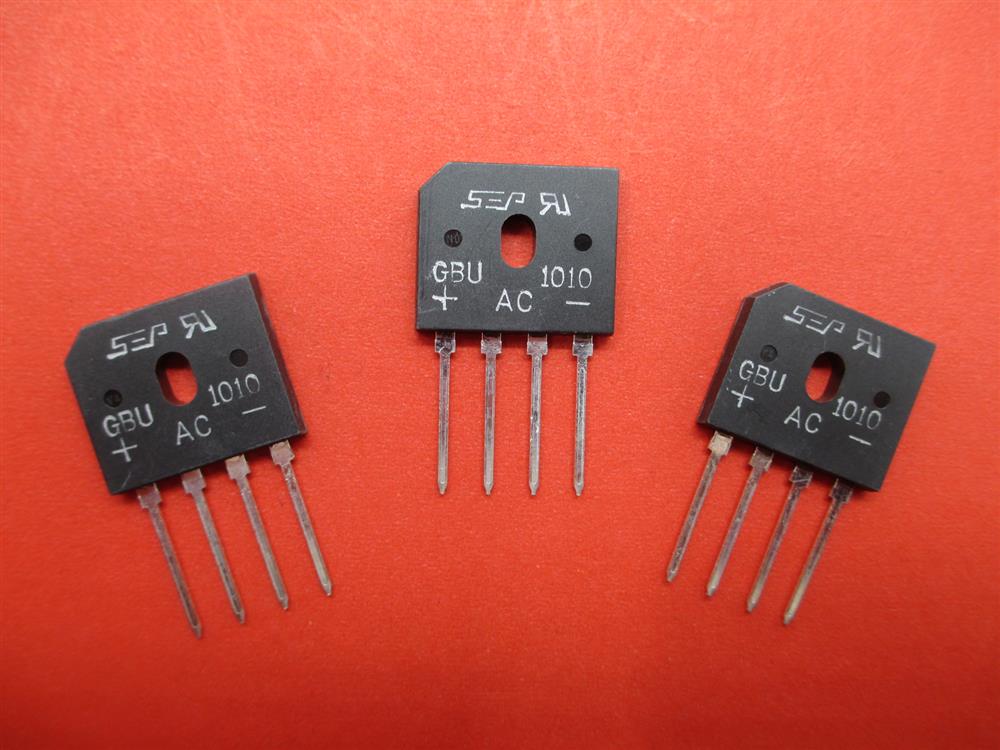

- 封装形式：GBU-4扁桥封装（插件式），尺寸为22.3×3.56mm，引脚间距5.1mm
- 引脚定义：中间两脚为交流输入（AC），外侧两脚为直流输出（+/-），豁口标识对应直流正极
工作条件
- 温度范围：-55℃至+150℃（存储与工作温度）
- 热阻（RthJA）：1.5℃/W，需配置散热片以保证10A持续电流下的稳定性
二、参数差异说明
- 浪涌电流（IFSM）：部分资料标注为220A，差异源于测试波形或厂商标准，实际应用中需留有余量。
- 正向压降（VF）：1.05V与1.1V的差异源于测试电流（如5A或10A），低VF值可降低功耗。
