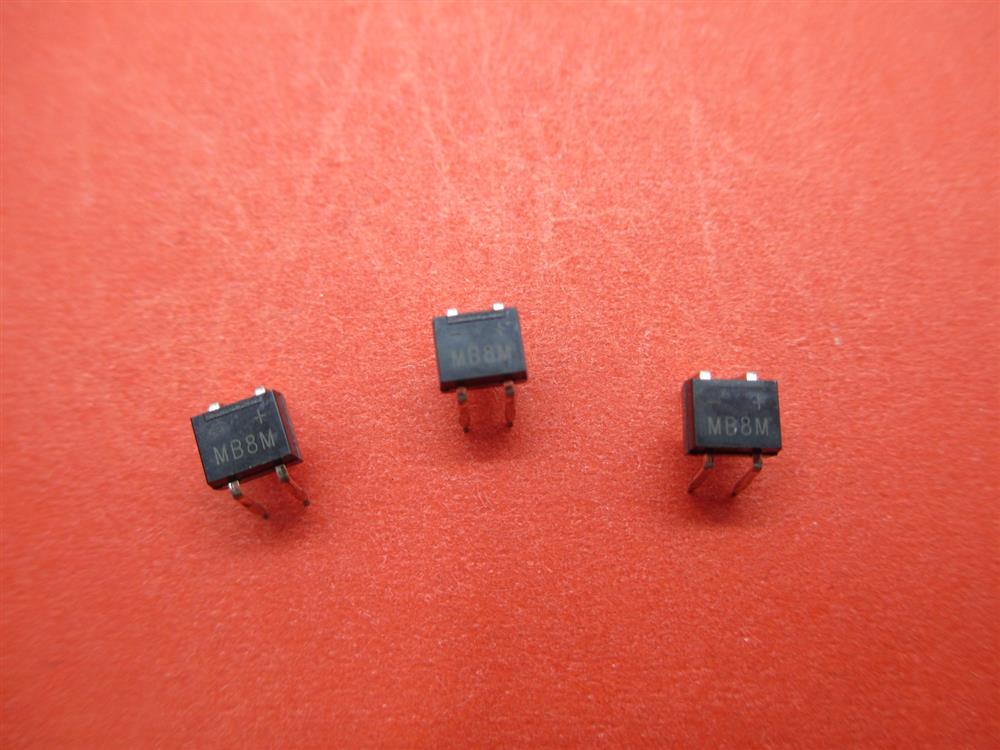

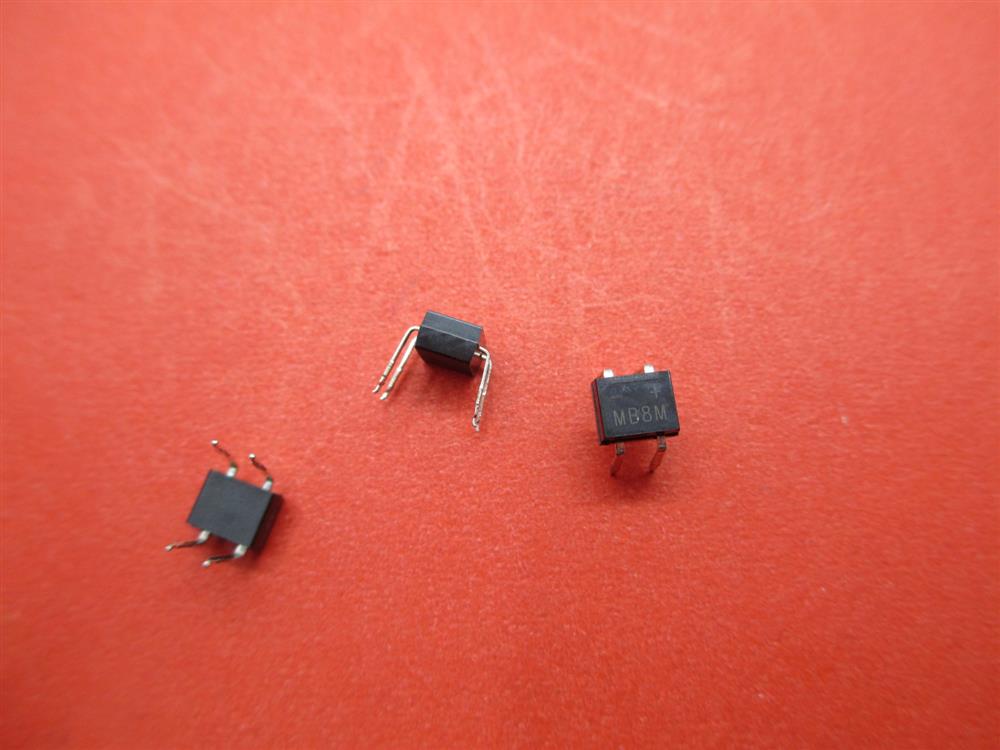

桥堆MB8M是一款小功率表面贴装整流桥堆，广泛应用于电源整流电路。以下是其参数及相关说明：
一、其参数
电流参数
- 正向平均电流（IF(AV)）：0.5A（标准值，适用于40℃环境温度）
- 正向浪涌电流（IFSM）：35A（8.3ms正弦波条件下）
- 反向漏电流（IR）：≤5μA（800V反向电压下）
电压参数
- 重复峰值反向电压（VRRM）：800V
- 正向压降（VF）：≤1.1V（0.5A正向电流下）
- 输入/输出电压范围：
- 交流输入电压：≤560V RMS
- 直流输出电压：≤800V DC
封装与引脚
- 封装形式：SMD（小外形封装，MBS-1型），4引脚
- 尺寸与重量：矩形塑料封装，符合JESD-30标准，适合高密度电路板设计
工作条件
- 温度范围：-55℃至+150℃（存储与工作温度）
- 湿度敏感性：1级（可承受260℃峰值回流焊温度）
二、参数差异说明
- 正向浪涌电流（IFSM）：部分资料标注为30A，可能与测试波形（如方波或三角波）或厂商标准有关，建议以实际应用场景选择。
- 正向压降（VF）：1V与1.1V的差异源于测试电流不同（如0.5A或1A），低VF值可降低功耗。
反向漏
